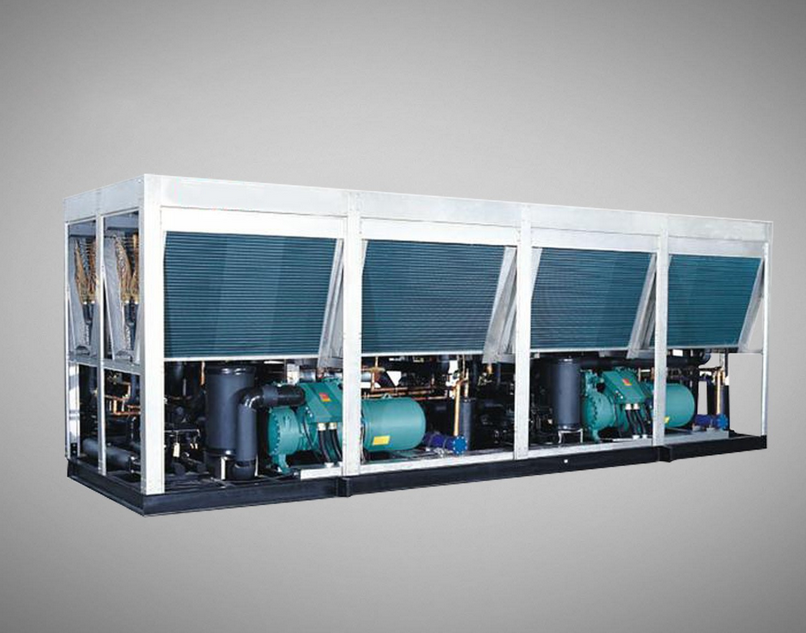

風冷螺桿式機組


風冷冷水機組型號編制

除參數表中所列規格外，需要其他出水溫度、環保型制冷劑等特殊機組，請與我公司銷售部取得聯系，以便獲取更多的技術參數外形尺寸圖。

風冷冷水常溫機組單一機（參數表）

項目機型			SRLM-
項目機型			90.1H	120.1H	155.1H	165.1H	210.1H	225.1H	265. IH		280. IH	305.1H	330.1H
名義制冷量		KW	90	120	155	165	210	225	265		280	305	330
名義制冷量		1O*Kcal/h	8	10	13	14	18	19	23		24	26	28
名義制熱量		KW	98	130	168	179	228	244	288		304	331	358
名義制熱量		1O4Kcal/h	8	11	14	15	20	21	25		25	28	31
運行控制方式			PLC可編程控制器全自動控制
電源			380V/3N/50Hz
整機功率		KW	28.6	38.1	48	53.1	66.8	71. 1	79.3	84.2		91.9	100.6
整機運轉電流		A	50.1	66. 7	84	92.9	116.9	124.4	138.8	147.4		160.8	176.1
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	啟動類用		Y-△啟動
	能量調節		0-33-66-1OO%			0-25%-50%-75%-l00%
	制冷功率	KW	26.8	35.4	44. 4	48.7	60.2	64.5	72.7		76.4	84. 1	91.8
	制冷電流	A	46.9	62	77.7	85.2	105. 4	112.9	127.2		133.7	147.2	160.7
	制熱功率	KW	26. 1	34.5	43.3	47.5	58.7	76.9	82.4		74.5	82	89.5
	制熱電流	A	45.7	60.4	75.8	83.1	102.7	134.6	144.2		130.4	143.5	156.6
蒸發 器	型式		臥式殼管干式蒸發器
	水量	M3/h	15.5	20.7	26.7	28.4	36.1	38. 7	45.6		48.2	52.5	56.8
	配管管徑	DN	65	65	80	80	100	100	100		100	100	125
	水壓降	kPa	44	45	47	49	50	50	50		50	52	56
冷凝器	型式		親水鋁箔套高效內螺紋銅管翅片式
冷凝器	風量	M3/h	34200	45600	58900	62700	79800	85500	100700		106400	115900	125400
冷凝軸流風扇	數量		6	6	8	8	6	6	6		6	6	8
冷凝軸流風扇	單臺功率	KW	0.3	0.45	0. 45	0. 55	1. 1	1. 1	1.1		1.3	1.3	1.1
制冷劑	類型		R22
制冷劑	充注量	kg	24	31	41	43	55	59	69		73	80	86
外形尺寸	長	mm	2450	2750	2950	3200	3200	3200	3200		3200	3550	4400
	寬	mm	1350	1400	1400	1500	2200	2200	2200		2200	2200	2200
	高	mm	2020	2020	2200	2200	2300	2300	2300		2350	2350	2350
機組略重		kg	1850	2000	2400	2600	2800	2950	3100		3300	355O	3750
運行略重		kg	2000	2000	2600	2900	3100	3180	3350		3600	3900	4100

注：
1.制冷工況：冷水進水溫度12°C,出水溫度7°C，環境溫度35°C;
2.制熱工況：熱水進水溫度40°C,出水溫度45°C,環境干球溫7°C,濕球溫度6°C;
3.蒸發器水側設計承受壓力為1.OMPa;
4.名義工況蒸發器水側污垢系數為0.018m2°C/KW;
5.除上述規格和要求外，公司可根據客戶要求提供非標產品

風冷冷水常溫機組單二（參數表）

項目機型			SRLM-
項目機型			360.1H	420.1H	450.1H	490.1H	530.1H	550.1H	635.1H	695.1H	740.1H	825.1H
名義制冷量		KW	360	420	450	490	530	550	635	695	740	825
名義制冷量		104cal/h	31	36	39	42	46	47	65	60	64	71
名義制熱量		KW	391	456	489	532	576	597	690	755	804	896
名義制熱量		104Kcal/h	34	39	42	46	50	51	59	65	69	77
運行控制方式			PLC可編程控制器全自動控制
電源			38OV/3N/5OHZ
整機功率		KW	112.4	130.6	140.4 1153.1	153.1	166.7	171.4	198.3	218	234.1	255.7
整機運轉電流		A	196.7	228.6	245.7 12679	267.9	291.7	300	347	381.5	410	447
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	啟動類型		Y-△啟動
	能量調節		0-25% -50%-75%-100%
	制冷功率	KW	102	118.6	127.4	138.1	148.7	153.4	180.3	200	212.5	234.1
	制冷電流	A	178.5	207.6	223	241.7	260.2	268.5	315.5	350	372	410
	制熱功率	KW	99.5	115.6	124.2	134.6	145	177.1	187.7	195	207.2	228.2
	制熱電流	A	174. 1	202.3	217.4	235.6	253.8	309.9	328.5	341	363	399
蒸發 器	型式		臥式殼管干式蒸發器
	水量	m3/h /h	62	72.3	77.5	84.3	91.2	94.7	109.3	119.6	127.4	142
	配管管徑	DN	125	125	125	150	150	150	150	150	150	150
	水壓降	kPa	57	59	63	65	67	69	71	72	74	75
冷凝器	型式		親水鋁箔套高效內螺紋銅管翅片式
冷凝器	風量	m3/h	136800	159600	17100	186200	201400	209000	214300	264100	281200	3l3500
冷凝軸流風扇	數量		8	8	10	10	10	10	12	12	12	12
冷凝軸流風扇	單臺功率	KW	1.3	1.5	1.3	1.5	1.8	1.8	1.5	1.5	1.8	1.8
制冷劑	類型		R22
制冷劑	充注量	kg	94	110	118	I28	139	144	166	182	194	216
形外	長	mm	4400	4600	5600	5800	5800	5800	7000	7000	7500	7500
形外	寬	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
	高	mm	2350	2350	2500	2500	2500	2500	2560	2560	2560	2560
機組略重		kg	3950	4400	4600	5100	5500	5650	5780	5850	6000	6250
運行略重		kg	4300	2000	5100	5600	6100	6200	6330	6400	6600	6900

注：

1.制冷工況：冷水進水溫度12°C,出水溫度7°C，環境溫度35°C;

2.制熱工況：熱水進水溫度40°C,出水溫度45°C,環境干球溫度7°C,濕球溫度6°C;

3.蒸發器水側設計承受壓力為1.OMPa;

4.名義工況蒸發器水側污垢系數為0.018m2°C/KW;

5.除上述規格和要求外，公司可根據客戶要求提供非標產品

風冷冷水常溫機組雙機一（參數表）

項目機型			SRLM-
項目機型			180.2H	240.2H	310.2H	330.2H	420.2H	450.2H	530.2H	560.2H	610.2H	660.2H
名義制冷量		KW	180	240	310	330	420	450	530	560	610	660
名義制冷量		104Kcal/h	15	21	27	28	36	39	46	48	52	57
名義制熱量		KW	196	260	336	358	456	488	576	608	662	716
名義制熱量		104Kcal/h	17	22	29	31	39	42	50	52	57	62
運行控制方式			PLC可編程控制器全自動控制
電源			380V/3N/50HZ
整機功率		KW	56.9	75.3	96.6	106.2	134.8	142	158.4	170. 8	183.8	201.8
整機運轉 電流		A	99.6	131.8	169. 1	185.9	235.9	248.5	277.2	298.9	321.7	353.2
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	啟動類型		丫-△啟動
	能量調節		0-16.5-33-50-66-83.5-100%			0-12.5-25-37.5-50-62.5-75-87.5-100%
	制冷功率	KW	53.6	70.8	88.8	97.4	120. 4	129	145.4	152.8	168.2	183.6
	制冷電流	A	93.8	123.9	155.4	170.5	210.7	225.8	254.5	267.4	294.4	321.3
	制熱功率	KW	52.2	69	86.6	95	117.4	153.8	164.8	149	164	179
	制熱電流	A	91.4	120.8	151.6	166.3	205.5	269.2	288.4	260.8	287	313.3
蒸發 器	形式		臥式殼管干式蒸發器
	水量	M3/h	31	41.3	53.4	56.8	72.3	77.5	91.2	96.4	105	113.6
	配管管徑	DN	80	100	100	125	125	126	150	150	150	200
	水降壓	kPa	46	47	49	51	52	52	52	52	54	57
冷凝器	型式		親水鋁箔套高效內螺紋銅管翅片式
冷凝器	風量	M3/h	68400	91200	117800	125400	159600	171000	201400	212800	231800	250800
冷凝軸流風扇	數量		6	6	6	8	8	8	10	10	12	14
冷凝軸流風扇	單臺功率	KW	0. 55	0. 75	1.3	1. 1	1.8	1.3	1.3	1.8	1.3	1.3
制冷劑	類型		R22
制冷劑	充注量	kg	47	63	81	86	139	118	139	146	160	173
外形尺寸	長	mm	3800	3800	4200	4400	4600	5600	5600	5600	6900	8000
	寬	mm	2000	2000	2200	2200	2200	2200	2200	2200	2200	2200
	高	mm	2300	2300	2300	2300	2500	2500	2500	2500	2500	2500
機器略重		kg	3200	3330	3850	4400	4800	4950	5150	5450	5750	5900
運行略重		kg	3500	3700	4200	4800	5300	5500	5680	6000	6300	6500

風冷冷水常溫機組雙機二（參數表）

項目機型				SRLM-
項目機型				720.2H	840.2H	900.2H	980.2H	1060.2H	1100.2H	1270.2H	1390.2H	1480.2H	1650.2H
名義制冷量		KW		720	840	900	980	1060	1100	1270	1390	1480	1650
名義制冷量		104Kcal/h		62	72	77	84	91	95	109	120	127	142
名義制熱量		KW		782	912	978	1064	1152	1194	1380	1510	1608	1792
名義制熱量		104Kcal/h		67	78	84	92	99	103	119	130	138	154
運行控制方式				PLC可編程控制器全自動控制
電源				38OV/3N/50HZ
整機功率		KW		229.2	266	283. 6	308.6	333. 4	342.8	396.6	431.2	468. 2	511.4
整機運轉電流		A		401. 1	465. 5	496.3	540. 1	583. 5	599.9	694. 1	754.6	819.4	895
壓縮機	型式			5-6非對稱半封閉雙螺桿壓縮機
	啟動類型			Y?△啟動
	能量調節			0-12.5-25-37.5-50-62.5-75-87.5-100%
	制冷功率		KW	204	237.2	254. 8	276.2	297.4	306.8	360.6	400	425	468. 2
	制冷電流		A	357	415. 1	445.9	483. 4	520.5	536.9	631. 1	700	743.8	819.4
	制熱功率		KW	199	231.2	248.4	269.2	290	354.2	375.4	390	414.4	456.4
	制熱電流		A	348.3	404.6	434.7	471.1	507.5	619.9	657	682. 5	725.2	798.7
蒸發器	型式			臥式殼管干式蒸發器
	水量		m3/h	123.9	144.6	154.9	168.7	182. 4	189.3	218.6	239.2	254.7	284
	配管管徑		ON	200	200	200	200	200	200	200	200	250	250
	水壓降		kPa	59	61	65	67	69	71	73	74	76	77
冷凝器	型式			親水鋁箔套高效內螺紋銅管翅片式
冷凝器	風量		m3/h	273600	319200	342000	372400	402800	418000	482600	528200	562400	627000
冷凝軸流風扇	數量			14	16	16	18	20	20	20	24	24	24
冷凝軸流風扇	單臺功率		KW	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.3	1.8	1.8
制冷劑	類型			R22
制冷劑	充注量	kg		188	220	235	256	277	288	332	364	387	432
外形尺寸	長	mm		8000	9000	9500	10200	11000	11000	11800	13200	13200	13200
	寬	mm		2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
	高	mm		2500	2500	2500	2500	2500	2500	2560	2560	2560	2560
機組略重		kg		6500	7400	7800	8750	9200	9500	9800	10500	11500	12200
運行略重		kg		7200	8100	8600	9600	10100	10500	10800	11600	12700	13400

注：
1.制冷工況：冷水進水溫度12°C，出水溫度7°C,環境溫度35°C;
2.制熱工況：熱水進水溫度40'C，出水溫度45'C,環境干球溫度7'C，濕球溫度6'C;
3.蒸發器水側設計承受壓力為1.0MPa;
4.名義工況蒸發器水側污垢系數為0.018m2°C/KW.
5.除上述規格和要求外，公司可根據客戶要求提供非標產品

風冷冷水機（參數表）

型號			SRLM-
型號			3.1	5.1	8.1	10.1	12.1	15.1	20. 1	20.2	25.2	30.2	40.2
名義制冷量		KW	8.8	14.4	25.5	29.0	32.7	41.1	55.3	58.0	82.2	1650	110.6
		104Kcal/h	7.6	12.4	21.9	25.0	28.1	35.4	49.9	56.3	70.7	142	95.2
		TR	2.5	4.1	7.2	8.3	9.3	11.7	15.7	16. 5	18.6	23.4	31.5
整機功率		KW	3.1	5.2	8.1	9.5	10.9	14.4	19.3	18. 4	20.5	28.6	38.0
整機運轉 電流		A	5.7	9.6	14.8	17.3	19.9	26.3	35.3	33.6	37.6	52.3	69.5
壓縮機	輸入功率	KW	2.6	4.3	7.0	7.9	8.9	12.4	16.6	15.7	17.9	24.9	33.3
	運轉 電流	A	4.6	7.6	12.4	14.0	15.9	22.1	29.6	28.0	31.8	44.3	59.2
	數量	臺	1	1	1	1	1	1	1	2	2	2	2
冷凝風扇	輸入功率	KW	0.19	0.42	0.38	0.84	0.84	0.84	1.14	1.14	1.14	1.50	2.52
冷凝風扇	輸入電流	A	0.50	0.85	1.00	1.70	1.70	1.70	3.00	3.00	3.00	3.84	5. 10
冷凍水	水流量	L/min	25	41	73	83	93	118	158	166	187	235	316
冷凍水	接口	mm	25	25	32	32	32	40	40	40	50	50	65
冷凍水泵	輸入功率	KW	0.37	0.55	0.75	0. 75	1. 10	1.10	1.50	1.50	1.50	2.20	2.20
冷凍水泵	揚程	mH,0	16	21	22	19	17	25	24	24	23	22	21
水箱標稱容積		L	70	75	100	115	145	250	270	270	320	360	400
外型尺寸	長	mm	1150	1150	1200	1350	1400	1600	1950	19500	2100	2200	2450
	寬	mm	560	560	850	850	850	1000	1250	1250	1250	1250	1350
	高	mm	1120	1120	1550	1550	1550	1600	1600	1600	1600	1850	2050
整機重量		kg	150	200	285	350	450	600	830	830	1050	1250	1350

注：

1.制冷工況：冷水進水溫度12°C,出水溫度7°C，環境溫度35°C;

2.制熱工況：熱水進水溫度40°C,出水溫度45°C,環境干球溫度7°C,濕球溫度6°C;

3.蒸發器水側設計承受壓力為1.OMPa;

4.名義工況蒸發器水側污垢系數為0.018m2°C/KW;

5.除上述規格和要求外，公司可根據客戶要求提供非標產品
